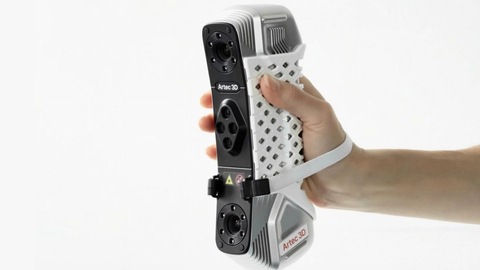

Artec 3D представила Point II — обновлённое поколение лазерных 3D‑сканеров. Устройство предназначено для промышленной метрологии: оцифровки деталей, сравнения изготовленных изделий с эталонной CAD‑моделью и проверки отклонений от заданных размеров.
Главным нововведением стала увеличенная скорость захвата данных. Point II собирает до 5,8 млн точек в секунду, что в более чем два раза больше прошлой модели. В режиме быстрого сканирования устройство проецирует 54 пересекающиеся линии синего лазера. Точность осталась на уровне 0,02 мм.
У сканера есть три режима работы:
-
54 лазерных линий для быстрого захвата крупных поверхностей;
-
17 параллельных лазерных линий для оцифровки мелких деталей и сложной геометрии;
-
один лазер для сканирования глубоких отверстий, канавок и других труднодоступных участков.
Максимальная область сканирования составляет 700 × 600 мм при глубине резкости 550 мм, а частота захвата данных — до 120 кадров в секунду. Сам сканер весит 570 граммов и рассчитан на работу одной рукой. Для позиционирования ему нужны специальные маркеры.
Для обработки полученных сканов есть Artec Studio. В программе можно объединять сканы в 3D‑модели, сравнивать с CAD‑файлами, искать отклонения и использовать для реверс‑инжиниринга. Данные Point II также можно совмещать со сканами, полученными с других устройств Artec.
Точность устройства проверили в лаборатории с аккредитацией ISO 17025, а характеристики соответствуют VDI/VDE 2634 и JJF 1951. Корпус получил защиту от пыли по протоколу IP50, а рабочий диапазон температур составляет от −10 до 40 °C.
Сканер Point II уже поступил в продажу по цене в 29 тыс. долларов. Он заменит собой первое поколение Point.
