Необычное расположение видеокарты может заметно улучшить её охлаждение. Энтузиаст под ником TrashBench провёл эксперимент, в ходе которого установил GPU вертикально у боковой панели корпуса, рядом с тремя вентиляторами на вдув. В результате температура хот-спота снизилась на впечатляющие 19 °C, а температура графического процессора — почти на 17 °C.
В своём видео модификатор сравнил несколько вариантов установки видеокарты. Сначала он протестировал привычную горизонтальную конфигурацию, при которой GPU подключена непосредственно к слоту PCIe на материнской плате. Затем он перенёс видеокарту на нижнюю панель корпуса. Удаление пылевого фильтра, мешавшего вращению вентиляторов, практически не повлияло на температуру самой видеокарты, хотя процессор стал холоднее примерно на 4 °C.

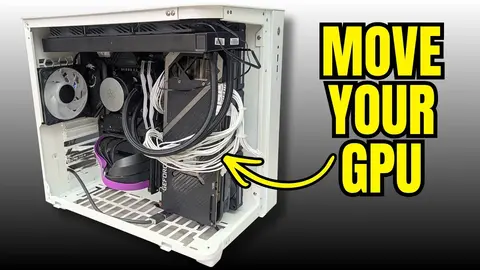

Настоящий эффект проявился после того, как TrashBench разместил видеокарту вертикально у боковой панели, сразу за тремя вентиляторами, подающими холодный воздух внутрь корпуса. Для подключения использовался райзер PCIe. Такая конфигурация значительно улучшила охлаждение сразу нескольких компонентов.
По результатам тестирования температура хот-спота GPU снизилась на 19 °C, а температура графического ядра — на 16,7 °C. Существенно улучшились и температурные показатели видеопамяти VRAM и подсистемы питания VRM. Таким образом, нестандартное расположение помогло охладить не только само ядро, но и другие важные компоненты видеокарты.
Эксперимент показал, что значение имеет не только ориентация видеокарты, но и её положение относительно воздушного потока. Размещение GPU перед вентиляторами не дало сопоставимого эффекта, тогда как установка непосредственно за ними обеспечила максимальное снижение температур. По сути, видеокарта получила более прямой доступ к свежему воздуху, поступающему извне.
В дальнейших конфигурациях TrashBench также экспериментировал с улучшением охлаждения процессора. Однако именно вариант с боковым размещением GPU и вентиляторами на вдув оказался наиболее эффективным для видеокарты.
Повторять такую сборку стоит с осторожностью: это экспериментальная конфигурация, которая может потребовать подходящего корпуса, райзера PCIe и дополнительной настройки кабелей и креплений. Тем не менее результаты наглядно показывают, насколько сильно организация воздушного потока внутри корпуса может влиять на температуры компонентов — иногда даже сильнее, чем простая замена вентиляторов.
Источник: www.playground.ru
