ElmorLabs продолжает развивать линейку измерительных устройств для энтузиастов. Новая модель PMD2X позволяет выявлять неравномерное распределение тока по отдельным контактам разъёма видеокарты — то, что обычная телеметрия на уровне платы или суммарные измерения не показывают.
Предыдущая PMD2 уже поддерживала 16-контактный разъём, но рассматривала всё соединение как один канал. PMD2X измеряет мощность каждого провода. Разъём 12V-2×6 содержит несколько параллельных контактов 12 В и заземления. Общая нагрузка может оставаться в пределах нормы, в то время как один плохо установленный или высокоомный контакт пропускает аномальную долю тока. Поштучная телеметрия даёт более полезную диагностическую информацию.

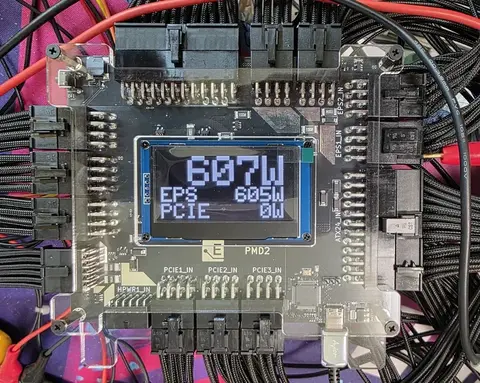

Устройство может одновременно измерять несколько основных путей питания системы. Результаты отображаются на 2,4-дюймовой OLED-панели и записываются через USB-C. Поддерживаются звуковые предупреждения о токе, усреднение и настраиваемая защита от перегрузки.
Новый 2×7-контактный разъём расширения совместим с платами разработки Seeed Studio XIAO. ElmorLabs включает модуль XIAO ESP32-C6, что даёт возможность беспроводного мониторинга или пользовательского подключения без отдельного полноразмерного контроллера.
На странице продукта указана версия ПО PMD 2.0.0.3 (в отличие от 2.0.0.0 для PMD2). Перед использованием стоит проверить форматы экспорта данных, поведение опроса и поддержку калибровки.
PMD2X ориентирован на обозревателей, оверклокеров, разработчиков блоков питания и технических специалистов. Обычным владельцам ПК такое устройство не требуется для нормальной работы, а добавление дополнительных разъёмов создаёт свои требования к сборке.
Важно: мониторинг каждого провода не заменяет правильную установку 12V-2×6. Штекер по-прежнему должен быть полностью вставлен, контактные площадки — правильно зацепиться, а кабель — не иметь резких изгибов вблизи разъёма.
Ценность PMD2X в том, что он выявляет детали, недоступные программной телеметрии энергопотребления GPU: датчики видеокарты сообщают значения на уровне платы и не могут определить, равномерно ли распределяется ток по физическим контактам кабеля.
Источник: www.playground.ru
