Пользователь Reddit под ником a6m–zero рассказал, что решил с помощью Claude Fable 5 практически за один промпт спроектировать печатную плату с нуля, причём от схемы и ПО до готового устройства. В процессе работы не было никакого ручного редактирования или проверки платы, а любая проблема, с которой пользователь мог столкнуться до начала производства, должна быть решена силами Claude Fable.
Согласно задумке пользователя, плата должна совпадать по размерам с экраном на электронных чернилах GDEY0154D67-FL04, разместить на себе Raspberry Pi Pico 2 на базе микроконтроллера RP2350. Также на плате должны быть четыре кнопки, шина I2C и выведенные наружу контакты для подключения периферии. Управлять экраном нужно было через микроконтроллеру, а с помощью кнопок передавать данные управления на микроконтроллер.
Пример промпт от пользователя:
I would like you to design me a pcb that will have the rpi pico 2350 four buttons (2 on the left and 2 on the right, watchy buttons(or drop in replacement)), GDEY0154D67-FL04 display. The size of the pcb will be same as the size of the GDEY0154D67-FL04. The rpi pico will drive the screen and the buttons will control the rpi pico. Also have an i2c, and some gpio pins out. Use the kicad mcp, let me know when the schematic design and placement are ready
Пользователь дал доступ нейросети к САПР KiCad через подключение по протоколу MCP. ИИ напрямую управляла этой системой проектирования и выполняла все этапы по разработки схемы, размещения компонентов, разводки дорожек и проверки.

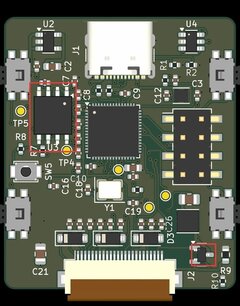

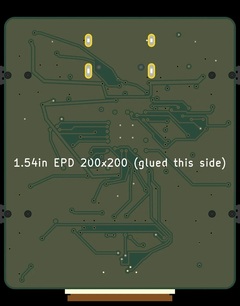

«После пары часов автономной работы система выдала проект, показанный на изображениях ниже. Она выбрала два неподходящих компонента (выделены красными рамками): SPI‑флеш‑память и транзистор для схемы управления E‑ink‑дисплеем. Я обнаружил это уже в процессе загрузки файлов на сайт JLCPCB. Кроме того, ИИ-система предложила компоненты, которых не оказалось в наличии у дистрибьютора LCSC. После нескольких итераций в формате обсуждений все проблемы были решены, и мне оставалось лишь оплатить заказ: €130 за 5 плат. Как я уже говорил, я доверился Claude и заказал платы. E‑ink‑дисплеи я заказал отдельно в местном магазине.

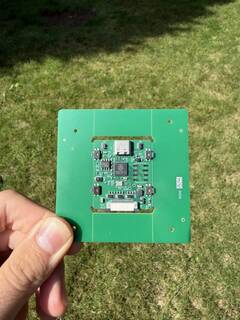

Через пару дней я получил печатные платы, и первым делом мне захотелось подключить одну из них к ноутбуку. Поскольку раньше я уже вывел из строя несколько USB-модулей для своего ноутбука Framework, я счел обязательным проверить плату на короткое замыкание между линией 3,3 В и «землей» (хотя коллега предлагал просто рискнуть и включить её «на удачу», ведь плата была создана практически на чистом энтузиазме). Короткого замыкания не оказалось, и я подключил плату. Всё сработало: система распознала устройство, и оно было готово к использованию.
С помощью Opus 5 я написал программу, которая безупречно работала на этой плате. Небольшую демонстрацию можно увидеть ниже. Уже после заказа плат мне посоветовали другой инструмент для трассировки — KiCadRoutingTools; судя по всему, он работает гораздо быстрее и эффективнее. Буду использовать его в своих будущих проектах», — сообщил a6m‑zero.
В процессе работы Claude несколько раз пыталась использовать не те электронные компоненты. В этом случае пользователь не исправлял ИИ, а возвращаться к диалогу с нейросетью и добиваться исправлений, а не править проект сам. Фактически через несколько таких ошибок и переделок проект дошёл до выпуска платы на производстве и сборки.

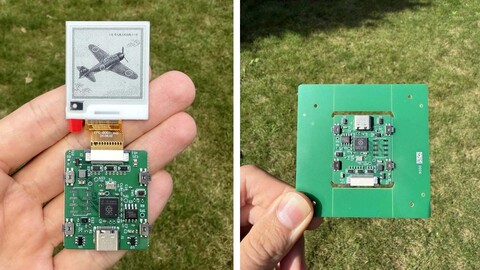

Пользователь пояснил, что за разработку платы отвечала нейросеть Claude Fable 5. А вот а программную начинку для микроконтроллера готовой платы создала Claude Opus 5. Готовая плата подключается к дисплею, выводит меню, включая такие пункты: фотоальбом, электронная книга, заметки и секундомер.
Пользователь раскрыл, что заказал и собрал пять плат за $150. Суммарные расходы на кредиты для нейросетей составили $450 долларов.
«Уже пару лет я хотел спроектировать простую печатную плату. Меня завораживала сама мысль о том, чтобы превратить идею в реальную плату и запрограммировать её на выполнение каких-либо задач. Если вкратце: я всё откладывал это дело, пока не решил попробовать сгенерировать проект с помощью продвинутых моделей, таких как Opus 4.5 (и вплоть до 4.8). Эти модели совершенно не понимали, как нужно ориентировать компоненты, и не выполняли качественную трассировку. Я был разочарован и смирился с тем, что подобные инструменты пока не доросли до такой задачи.
Но вот я решил попробовать это снова и на этот раз с моделью Fable 5.
Я очень доволен результатом, но в то же время не ощущаю особого чувства свершения. Я хочу по‑настоящему научиться проектировать печатные платы, но пока продолжу создавать их для своих случайных любительских проектов», — подытожил a6m‑zero.
