Сообщения о плавлении 16-контактных разъёмов питания на видеокартах NVIDIA GeForce RTX 50 и RTX 40 продолжают появляться. Аналогичные проблемы отмечались и у некоторых Radeon RX 9000, использующих тот же тип подключения, причём дело касается не только моделей с экстремально высоким энергопотреблением — пострадать могут и менее мощные карты.
NVIDIA и её партнёры, включая PCI-SIG, ранее представили обновлённый стандарт 12V-2×6, который должен был улучшить распределение нагрузки и повысить безопасность. Однако случаи плавления продолжают фиксироваться как у обычных покупателей, так и у профильных изданий. Производители блоков питания и видеокарт также выпускают специальные кабели для снижения риска, но и они не всегда спасают оборудование.

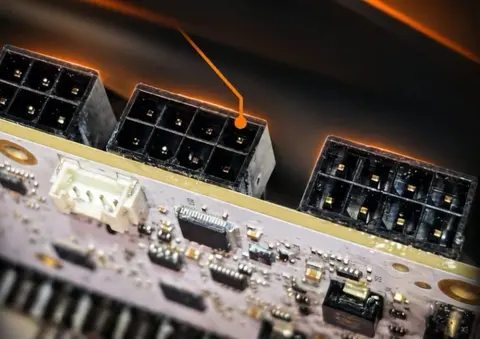

На фоне этого энтузиасты TecLab решили проверить, можно ли отказаться от 16-контактного подключения совсем. Они создали, по их словам, первую RTX 5090, работающую от обычных 8-контактных разъёмов. За основу взяли GALAX HOF OC LAB с двумя 16-pin, после чего переделали питание под три 8-pin. В TecLab считают, что карта потенциально способна работать даже от двух таких коннекторов.
В ранних тестах использовались разъёмы XT90, рассчитанные на ток до 90 А каждый, а в новой версии применили стандартные 8-pin Mini-Fit Jr. Чтобы видеокарта корректно определяла доступную мощность, энтузиастам пришлось переподключить сигнальные контакты Sense 0 и Sense 1. На обратной стороне платы установили медные пластины, а от трёх разъёмов к PCB протянули в общей сложности 24 толстых силовых провода. Изменять BIOS или программное обеспечение при этом не потребовалось — вся модификация выполнена на аппаратном уровне.
Во время испытаний лимит мощности постепенно повышали с 400 до 500, затем до 600 Вт, а в итоге входная мощность достигла 900 Вт через три 8-контактных разъёма. Температуры и напряжения постоянно контролировались. Хотя стандартная спецификация ограничивает один 8-pin уровнем 150 Вт, фактический предел самого разъёма заметно выше.
В результате RTX 5090 смогла работать при пиковом токе свыше 60 А и частоте около 3400 МГц. Кабели и пайка выдержали нагрузку выше спецификаций, оставаясь в допустимых электрических и температурных пределах. Затем TecLab дополнительно нагрузил систему током свыше 120 А более чем на час при частоте примерно 3400 МГц — температура кабелей при этом едва превышала 35 °C.
После отключения третьего разъёма видеокарта продолжила работать при токе более 66 А и частоте свыше 3200 МГц, а температура по данным инфракрасного измерения оставалась ниже 25 °C. Даже с одним 8-pin карта удерживала около 65 А и работала на частоте 3,1–3,2 ГГц: сам разъём прогрелся примерно до 45 °C, а максимальная температура кабеля достигла около 65 °C.
Эксперимент TecLab показывает, что старые 8-контактные разъёмы всё ещё способны работать даже с одной из самых мощных современных видеокарт. Вернутся ли производители к подобной схеме — другой вопрос: с учётом уже вложенных средств в экосистему 16-pin такой сценарий выглядит маловероятным.
