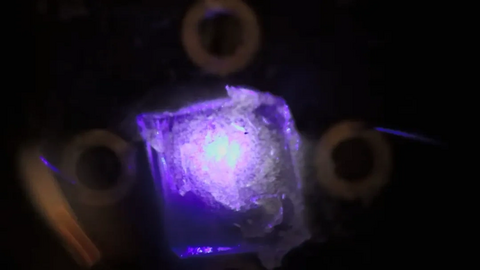

Американский инженер изготовил рабочие светодиоды в домашней лаборатории — в сарае с чистой комнатой, где весной он уже сделал ячейки оперативной памяти.
Мэттью Хартенсвельд, инженер с докторской степенью и ведущий YouTube-канала Dr. Semiconductor, показал в новом видео, как изготовил рабочие светодиоды в домашней мастерской. О его работе рассказал Tom's Hardware. Весной 2026 года Хартенсвельд прославился в инженерном сообществе: он построил в сарае на заднем дворе чистую комнату класса 100 — помещение со строгим контролем чистоты воздуха, необходимым для полупроводникового производства, — и создал в ней ячейки оперативной памяти, что до него в домашних условиях никто не делал.
Исходным материалом для светодиодов стал готовый эпитаксиальный чип из нитрида галлия (GaN) — покупная заготовка с несколькими напыленными слоями этого полупроводника и тонкой квантовой ямой из нитрида индия-галлия на сапфировой подложке. Именно такая структура заставляет прибор светиться при подаче тока. Синтезировать кристаллические слои самому Хартенсвельд не стал: это требует высокотемпературного промышленного реактора, недоступного в домашних условиях.
Ключевой инструмент — ультрафиолетовый лазер с длиной волны 355 нм, купленный на eBay. Вместо стандартного реактивного ионного травления (обработки хлорной плазмой, характерной для промышленных чистых комнат) Хартенсвельд направил луч лазера прямо на поверхность нитрида галлия. При такой длине волны GaN поглощает излучение и распадается на металлический галлий и газообразный азот. Образовавшийся слой галлия затем смывают горячим раствором гидроксида калия.
