Raspberry Pi представила руководство по созданию самодельного ПК в кейсе на базе одноплатного компьютера Raspberry Pi 5. Кибердека состоит из четырёх основных компонентов: вычислительной части, периферийных устройств, блока питания и корпуса.
При выборе центрального процессора производитель рекомендует учитывать энергопотребление, вычислительную мощность и размер. В качестве основы для «мозгов» системы компания предлагает одноплатный компьютер (SBC), поскольку он потребляет меньше энергии, чем обычный ЦП для ПК. Для хранения данных можно использовать несколько вариантов, включая SD‑карты и USB‑накопители.
Raspberry Pi предлагает использовать стандартные элементы периферии: клавиатуру, мышь, дисплей, динамик и камеру, а также более специфические: устройства с голосовым управлением, джойстики, кнопки‑триггеры и так далее. Для расширения возможности подключения подойдёт USB‑хаб.
Блок питания должен быть достаточно мощным для SBC, периферийных устройств и аксессуаров. Чтобы рассчитать необходимую мощность БП, следует сложить потребляемую мощность каждого устройства. Например, Raspberry Pi 5 потребляет 28 Вт — это 5 В при 5 А, если использовать все USB‑порты на полную мощность. При максимальной яркости сенсорный экран Raspberry Pi Touch Display 2 потребляет примерно 3 Вт. В таком случае нужен блок питания мощностью не менее 28 Вт, что соответствует примерно 5,6 А.
В качестве источника питания можно использовать HAT‑плату или UPS HAT, плату DC‑DC‑преобразователя, питаемую от аккумулятора, дополнительный БП или пауэрбанк.
Корпусом для кибердеки может стать жёсткий кейс типа Pelican. Подобные боксы широко доступны в разных размерах и ценовых категориях. Они отличаются прочностью, обычно имеют ручку для переноски и защищены от воздействия окружающей среды. Организовать пространство внутри корпуса можно с помощью методов быстрого прототипирования, таких как 3D‑печать или лазерная резка, а также обратиться к пенопласту, пластиковым листам и даже картону.

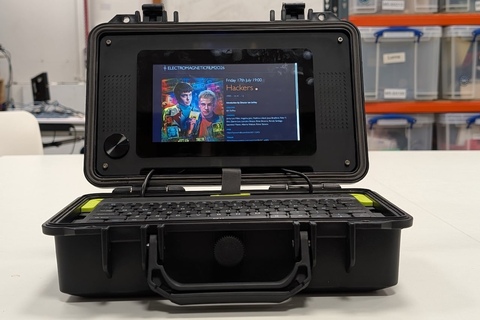

Для сборки кибердеки компания предлагает использовать Raspberry Pi 5 c 16 ГБ ОЗУ, флэш‑накопитель Raspberry Pi на 128 ГБ, сенсорный дисплей Raspberry Pi Touch Display 2 с разрешением 1280 x 720, Bluetooth‑клавиатуру Rii RK302, компактную звуковую карту Picade Max USB Audio мощностью 3 Вт, блок питания Raspberry Pi 27W USB‑C Power Supply, водонепроницаемый кейс Casoman размером 11,5 дюйма и аккумулятор Raspberry Pi RTC Battery. В своей сборке компания использует стандартные USB‑кабели и 500-миллиметровый ленточный кабель для подключения экрана.
После подготовки компонентов, записи операционной системы и проверки работоспособности всего оборудования можно перейти к сборке кибердеки. Для проектирования прототипа компоновки подойдёт любая САПР. Однако в процессе сборки, вероятно, придётся вносить изменения в конструкцию.
Raspberry рекомендует начать с крышки корпуса и проверить, подходят ли детали. Затем нужно перейти к динамикам и Picade Max USB Audio: установить усилитель за дисплеем сверху, а динамики — по обе стороны от экрана. Регулятор громкости должен располагаться за верхней панелью — под левым динамиком. Дисплей крепится на верхней панели с помощью двусторонней клейкой ленты или поролона, а затем устанавливаются задние кронштейны.
Опоры следует приклеить при помощи термоклеевого пистолета или двусторонней ленты. За этим идёт подключение проводов динамиков к соответствующим разъёмам, а затем 500-миллиметрового шлейфа дисплея и кабеля питания. Кабель с разъёмом USB‑A и оголёнными проводами припаивается к кабелю питания дисплея. Соединения нужно закрыть термоусадочной трубкой. Использование кабеля USB освобождает контакты питания на 40-контактном разъёме GPIO для HAT‑плат и других компонентов. Саморезы подойдут для крепления панели дисплея к опорам, но также можно использовать клей или термовставки с резьбой.
После этого нужно подключить Raspberry Pi к экрану. Можно установить фиксирующий выключатель для отключения питания дисплея. Далее следует закрепить одноплатник на месте. Для фиксации деталей подойдёт клей или двусторонняя лента. На закрывающую внутреннюю электронику пластину помещаются держатели клавиатуры и само устройство ввода.
Это руководство по сборке кибердеки также можно найти в 168-м номере журнала Raspberry Pi, бесплатно доступном по ссылке.
