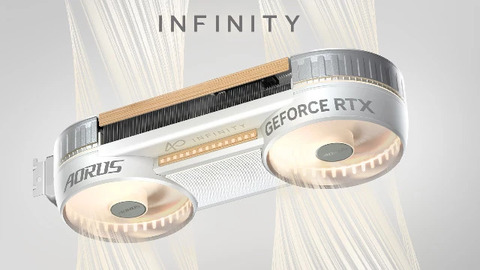

Демонстрация разборки видеокарты Gigabyte AORUS GeForce RTX 5080 Infinity Wood от энтузиастов с ресурса Chiphell показала нам крайне необычные инженерные решения производителя. Результаты «вскрытия» продемонстрировали, пожалуй, одну из самых необычных и смелых конструкций печатных плат (PCB) в истории потребительских видеокарт.
В отличие от NVIDIA RTX 5090 Founders Edition, где используется разделение на три маленькие платы, Gigabyte сохранила единую плату, но вывернула логику наизнанку. Графический чип, VRM и чипы GDDR7 сдвинуты в крайний правый угол, а зона возле видеовыходов фактически вырезана.
Большую часть площади PCB занимают огромные сквознык вырезы, которые расположились здесь для эффективной работы системы охлаждения со сквозным продувом видеокарты. Радиатор, к слову, выглядит вот так:
Разъем питания 16-pin также нестандарный. Производителю было необходимо вытянуть его поодаль от печатной платы, а потому тут используется гибкое соединение 12V-2×6 с PCB. В собранной видеокарте, разумеется, разъем жестко зафиксирован и никуда не убежит.
