Фанат научной фантастики превратил культовый реквизит в работающее устройство. Инженер-любитель собрал портативный трекер движущихся объектов, в точности повторяющий логику знаменитого датчика из фильма «Чужой». Проект появился не ради косплея и главной целью было отслеживать перемещение собственной собаки. Теперь все схемы, исходный код и модели корпусов лежат в открытом доступе — собрать гаджет может любой желающий.
Связь с киновселенной здесь не просто визуальная, в фильме «Чужой 3» ксеноморф появлялся из собаки, и съёмочная группа действительно пыталась снимать сцены с настоящим псом, однако позже чудовище дорисовали с помощью компьютерной графики. Самодельный датчик, конечно, не выслеживает инопланетных хищников, но звуковое сопровождение полностью копирует экранное поведение: чем ближе движущаяся цель, тем чаще и выше становятся сигналы, а если никого нет, то устройство молчит.

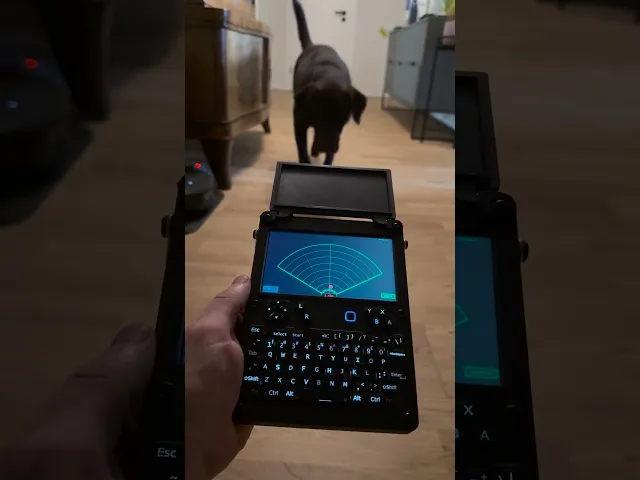

Техническая начинка далека от кинематографической фантастики, но вполне современна. В основе лежит радарный модуль RD-03D, работающий на частоте 24 ГГц по принципу Доплера. Он способен засекать до трёх человек одновременно в радиусе примерно семи метров, однако неподвижные объекты не видит. Радар работает в паре с микроконтроллером Arduino GIGA R1 и дисплейным шильдом, на котором в реальном времени отображается радарная картинка. Детектор и экран разнесены: данные передаются по Wi-Fi через точку доступа, что позволяет разместить сенсор в одном месте, а следить за обстановкой — в другом.
Питание у обеих частей автономное и в приёмной стороне используется литий-полимерный аккумулятор ёмкостью 5000 мА*ч, в радарном узле — 1300 мА*ч. Оба заряжаются по USB-C, на корпусах предусмотрены миниатюрные индикаторы уровня заряда с точностью до одного процента. Пассивный пьезоизлучатель меняет тон и темп сигнала: на дистанции около восьми метров он выдаёт гудки каждые 900 миллисекунд на частоте 700 Гц, а когда цель приближается вплотную (до 30 сантиметров), интервал сокращается до 120 миллисекунд, а частота поднимается до 1800 Гц. На сенсорном экране можно в любой момент отключить звук, не прерывая визуального мониторинга.
Автор не скрывает ограничений. Радар уверенно работает в неподвижном состоянии, но если сам датчик перемещается, точность падает. Деревянные двери или тонкие стены частично проницаемы для излучения 24 ГГц, однако дальность обнаружения в таких условиях сильно снижается. Есть и строгие требования к порядку включения: сначала необходимо запустить приёмный блок на GIGA R1 и дождаться полной инициализации, только потом подавать питание на радарный модуль — иначе Wi-Fi соединение не установится.
Можно использовать не только для того, что бы следить за собакой
Таким образом, любой энтузиаст с минимальными навыками пайки и доступом к 3D-печати может получить действующий радар ближнего радиуса, который способен найти перемещающегося питомца или предупредить о приближении человека. Выглядит это как настоящая проп-реплика, но работает вполне утилитарно.
А вы бы собрали такой детектор для дома или может, придумали ему другое применение? Делитесь идеями в комментариях.
