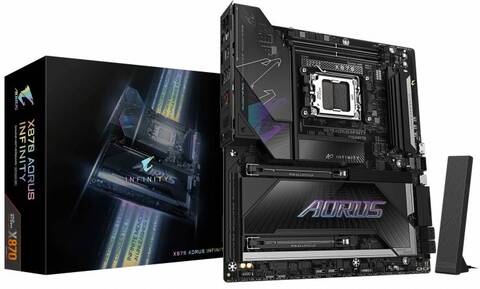

Gigabyte выпустила материнскую плату X870 Aorus Infinity с разъемом AM5, разработанную специально для профессиональных оверклокеров и энтузиастов.
Новинка создавалась в рамках празднования 40-летия бренда и ранее использовалась на соревнованиях по разгону памяти от G.Skill во время выставки Computex. Модель выполнена в форм-факторе ATX, однако ее компоновка оптимизирована для открытых тестовых стендов, а не для традиционных закрытых корпусов.
Главной особенностью платы стала уникальная архитектура расположения элементов. Для максимального сокращения длины дорожек и стабильной работы оперативной памяти DDR5 на предельных частотах, процессорный сокет повернули на 90 градусов против часовой стрелки. Это позволило сместить два слота для оперативной памяти (реализована топология по одному модулю на канал) к самой верхней границе текстолита.
Большинство основных коннекторов, включая 24-контактный разъем питания ATX, ориентированы горизонтально. На краю платы размещена интегрированная панель управления с кнопками аппаратного сброса и двумя светодиодными индикаторами POST-кодов. Также предусмотрены отдельные классические порты PS/2 для клавиатуры и мыши, которые остаются работоспособными в случаях, когда из-за высокой частоты тактового генератора сбоят USB-контроллеры.
Подсистема питания процессора построена по схеме 18+2+2 фазы с применением силовых компонентов DrMOS, рассчитанных на ток до 110 А, и высококачественных танталовых конденсаторов. Сама печатная плата состоит из 10 слоев. Дополнительная мощность обеспечивается комбинацией одного 24-контактного, двух 8-контактных процессорных разъемов и одного 8-контактного порта PCIe, который необходим для корректной работы функции быстрой зарядки мощностью 65 Вт через интерфейс Type-C.
Набор слотов расширения включает два PCI-Express 5.0 x16 (работают в режиме x8/x8 при полной загрузке), два разъема M.2 NVMe Gen 5 и один порт Gen 4 от чипсета AMD X870. Сетевые возможности представлены проводным контроллером Realtek на 5 Гбит/с и беспроводным модулем Qualcomm с поддержкой Wi-Fi 7.
Павлик Александр
Источник: ru.gecid.com
