В конце октября стартап NextSilicon объявил о выходе Maverick-2 — интеллектуального ускорителя вычислений (Intelligent Compute Accelerator, ICA), анонсированного в прошлом году. Чип уже используется в Сандийских национальных лабораториях (SNL) Министерства энергетики США (DOE) в составе суперкомпьютера Vanguard-II, а также рядом клиентов. Как утверждает глава NextSilicon Элад Раз (Elad Raz), компании в сфере научных вычислений и HPC сталкиваются с проблемой ограниченных возможностей CPU и GPU, из-за чего приходится идти на компромиссы, но архитектура Maverick решает эту проблему.
По словам NextSilicon, нынешние массовые CPU «скованы» архитектурой фон Неймана 80-летней давности, в которой значительная часть отведена вспомогательной логике, включая предсказание ветвлений, внеочередное исполнение и т.д., а не собственно исполнительным устройствам. В свою очередь, GPU обеспечивают более высокую параллельную производительность, но для эффективного использования ускорителей требуются специализированные среды разработки (CUDA), управление сложными иерархиями памяти, когерентностью кешей и т.п. А ASIC, созданные для конкретных ИИ-задач, обеспечивают высокую производительность и эффективность, но их разработка требует больших затрат.
Источник изображения: NextSilicon
NextSilicon предлагает заменить эти решения чипом с управлением потоками данных (dataflow), который можно перенастраивать во время выполнения задач для устранения узких мест кода, и у которого нет ограничений, присущих CPU и GPU. «В ресурсоёмких приложениях большую часть времени выполняется лишь небольшая часть кода, — рассказал Раз. — Мы разработали интеллектуальный программный алгоритм, который непрерывно отслеживает работу приложения. Он точно определяет, какой путь кода выполняется чаще всего, и перенастраивает чип для ускорения именно этих путей. И всё это мы делаем во время исполнения кода и за наносекунды». FPGA тоже можно перепрограммировать, но для этого нужен цикл перезагрузки.
Источник изображений здесь и далее: ServeTheHome/NextSilicon
Аппаратная часть Maverick представляет собой реконфигурируемую структуру ALU, которой отведена большая часть «кремния». которую можно быстро перенастраивать во время выполнения кода. Это означает больше вычислений за такт (и на Ватт), при условии, что данные находятся в нужном месте в нужное время. Алгоритм анализирует код на наличие узких мест и соответствующим образом настраивает чип во время выполнения программы. Программно-определяемая архитектура управления потоками данных позволяет достичь производительности и эффективности, близких к ASIC, не привязываясь к конкретному приложению и сохраняя гибкость алгоритмов, утверждает NextSilicon.

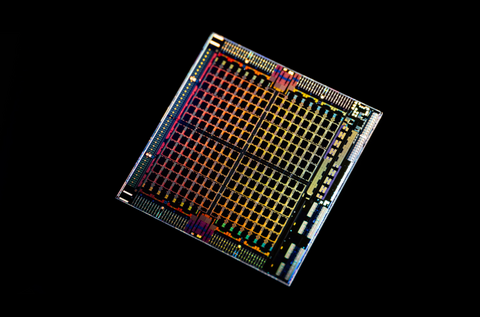

В архитектуре NextSilicon вычислительные блоки (CB) подключены к шине памяти для получения данных, которые временно хранятся в станции резервирования (RS). Диспетчер определяет время запуска вычислительного блока. (RS и диспетчер аналогичны регистрам в процессоре.) Точки входа в память (MEP-блоки) обрабатывают операции доступа к памяти, генерируя запросы к шине, а по завершении направляют ответ в RS. MMU и TLB-кеш занимаются трансляцией адресов (при необходимости). Всё остальное пространство CB занято ALU, который в первом приближении и можно считать «инструкциями». Компания не уточняет, сколько именно CB содержится в чипе, но на фото кристалла их 224.
Из ALU компилятор NextSilicon формирует т.н. Mill-ядра (Mill Core) в рамках CB, фактически представляющие собой граф связанных между собой операций, которые и выполняются ALU — появление данных на входе ALU срабатывает как триггер, ALU отрабатывает свою единственную назначенную операцию и передаёт результат следующему ALU, тот следующему и т.д. до конца графа. Особенностью чипа является способность в ходе исполнения по необходимости автоматически реплицировать и оптимально размещать Mill-ядра внутри одного CB, и между несколькими CB. Пришло больше данных, которые можно параллельно обработать — будет больше Mill-ядер. Но касается это только наиболее «горячих» участков.
Илан Таяри (Ilan Tayari), соучредитель и вице-президент по архитектуре NextSilicon, назвал критически важным, что платформа может запускать любой код «из коробки», будь то код, написанный для CPU и GPU или ИИ-моделей. Будь то C++, Fortran, Python, CUDA, ROCm, OneAPI или даже ИИ-фреймворки, компилятор NextSilicon разделяет код на части, преобразуя их в промежуточное представление для реконфигурируемого оборудования. «Это не ограничивается тем, что существует сегодня, — сказал Таяри. — Для исследователей в сфере ИИ этот метод открывает новые захватывающие возможности. Вы получаете ускорение независимо от того, что использует ваша модель… экзотические функции активации, комплексные числа или новые математические операции: всё ускоряется сразу из коробки».
Во время выполнения приложения оперативная телеметрия на чипе непрерывно оптимизирует его. Например, в случае частого взаимодействия вычислительных подблоков граф перестраивается, чтобы приблизить их друг к другу или, например, переключиться с векторной на матричную обработку. При наличии узкого места они дублируются для обеспечения параллелизма. Это происходит автоматически, без вмешательства разработчика, в отличие, например, от VLIW-подхода.
Maverick-2 выпускается по 5-нм техпроцессу TSMC в однокристальной и двухкристальной конфигурациях, работающих на частоте 1,5 ГГц. Однокристальная модель с энергопотреблением 400 Вт разработана для карт PCIe 5.0 x16, а двухкристальная модель с энергопотреблением 750 Вт — для OAM-модулей. Однокристальный вариант с воздушным охлаждением включает 32 управляющих ядра RISC-V, 96 Гбайт HBM3E, кеш 128 Мбайт и один порт 100GbE. Двухкристальный вариант OAM с жидкостным охлаждением содержит 64 управляющих ядра RISC-V, 192 Гбайт HBM3E, кеш 256 Мбайт и два интерфейса 100GbE.
Следует отметить, что указаны максимальные значения TDP, и, как пишет ServeTheHome, ожидается, что при многих рабочих нагрузках они будут ниже. NextSilicon заявляет о возможности достижения 600 Гфлопс при потреблении 750 Вт (примерно вдвое меньше, чем у конкурентов) в бенчмарке HPCG, что составляет 4,8 Тфлопс при потреблении 6 кВт для UBB. Компания протестировала как однокристальную, так и двухкристальную версии Maverick2. В тесте STREAM пропускная способность чипа составила 5,2 Тбайт/с, в бенчмарке GUPS чип достиг 32,6 GUPS при потреблении 460 Вт, что в 22 раза быстрее, чем у CPU, и почти в шесть раз быстрее, чем у GPU для таких приложений как СУБД, агентное принятие ИИ-решений в режиме реального времени и ИИ-инференс на основе разрозненных данных.
В тесте Google PageRank (PR) чип показал результат 40 Гигастраниц/с, что в 10 раз выше, чем у ведущих GPU, при вдвое меньшем энергопотреблении. Компания отметила, что при больших размерах графов (более 25 Гбайт) ведущие GPU не смогли полностью пройти тест, в то время как Maverick-2 справился с ними без труда, продемонстрировав критическую потребность в адаптивных архитектурах, способных справиться со сложными рабочими нагрузками, лежащими в основе современных ИИ-систем, социальной аналитики и сетевого интеллекта.
«[Эти результаты были] достигнуты с использованием существующего, немодифицированного кода приложения», — подчеркнул Эяль Нагар (Eyal Nagar), соучредитель и вице-президент по исследованиям и разработкам NextSilicon. «Нашим конкурентам требуются специализированные команды для модификации кода, BIOS, прошивок, ОС и параметров, чтобы достичь заявленных бенчмарков. NextSilicon обеспечивает превосходные результаты, используя уже готовое ПО», — добавил он.
NextSilicon также представила тестовый кристалл для процессора корпоративного уровня на базе ядер RISC-V, который компания планирует использовать в качестве хост-процессора в ускорителе следующего поколения Maverick-3. Процессор Arbel, разработанный с нуля, с шириной конвейера в 10 команд представляет собой эволюцию более компактных ядер RISC-V на базе Maverick-2, обрабатывающих последовательный код. По словам компании, ядра имеют производительность ядер на уровне AMD Zen 5 или Intel Lion Cove.
NextSilicon сообщила, что Arbel обеспечивает прорывную производительность благодаря четырём ключевым архитектурным инновациям:
«Это настоящий кремний, созданный по 5-нм техпроцессу TSMC — наша собственная запатентованная интеллектуальная собственность, а не лицензированная или заимствованная. Создан инженерами NextSilicon для воплощения видения будущего NextSilicon», — заявил Элад Раз.
По данным компании, флагманский ускоритель Maverick2, помимо SNL, уже используется «десятками» заказчиков. Его массовые поставки начнутся в начале 2026 года, чтобы обеспечить значительный портфель заказов. NextSilicon сотрудничает с различными организациями, от Министерства энергетики США до ведущих научно-исследовательских институтов, а также коммерческих клиентов в сфере финансовых услуг, энергетики, производства и биологических наук. Программы раннего внедрения для новых клиентов уже доступны через партнёров Penguin Solutions и Dell Technologies.
Ускоритель следующего поколения NextSilicon Maverick3 будет поддерживать вычисления с пониженной точностью для ИИ-задач и, как ожидается, появится в продаже в 2027 году, пишет EE Times.
