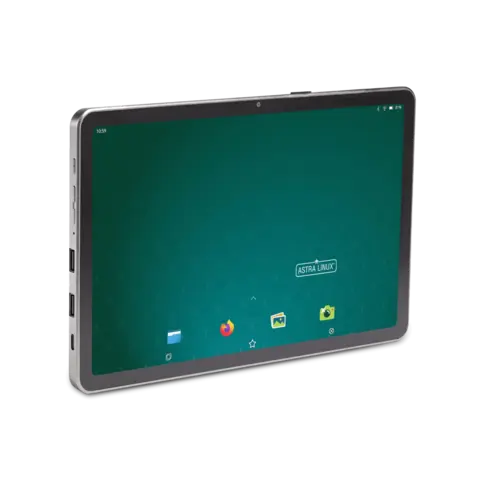

Компании MIG и «Резонит» создали планшет MIG LT11i с использованием отечественной материнской платы шестого класса точности. Ассоциация разработчиков и производителей электроники (АРПЭ) рассказала, что инженеры MIG разработали конструкцию платы с учётом требований к надёжности и производительности, а специалисты «Резонит» обеспечили её промышленное изготовление.
По словам создателей, проектирование мобильного устройства включало выбор и размещение множества элементов в корпусе с учётом функциональных, тепловых и материальных ограничений. Дисплеи подбирались с учётом показателей dpi и яркости, аккумуляторы — с учётом удельной ёмкости, а динамики, микрофоны и антенны размещались с учётом размеров и технических характеристик.
Разработчики объяснили, что печатные платы проектировались с высокой плотностью элементов, сложной технологией и минимальными размерами проводников и отверстий. На конструкцию влияли высокочастотные интерфейсы, такие как LPDDR4 и MIPI, требующие выравнивания задержек и волнового сопротивления. Системы на кристалле требовали большого количества цепей питания с импульсными преобразователями, создающими помехи, поэтому аналоговые узлы экранировались и размещались отдельно. Антенные волноводы проектировались по правилам СВЧ-цепей.
Как отметили в АРПЭ, проектирование включало анализ задания, разработку решений для узлов и создание топологии платы. Материнская плата MIG LT11i разработана с учётом возможностей российских производителей, ограничивая количество слоев разводки до шести-восьми при сохранении функциональности и вычислительных требований.
Серия плат изготовлена компанией «Резонит» из материала FR4 HiTg170, конструкция состоит из восьми слоев с общей толщиной 1,0 мм. Класс точности платы — шестой, переходные отверстия заполнены эпоксидным компаундом с последующей металлизацией по стандарту IPC-4761 Type VII, реализован контроль волнового сопротивления. Минимальная топология «проводник/зазор» составляет 80/75 мкм, минимальный диаметр переходного отверстия — 100 мкм.
Telegram‑канал «Росвычтехинформ» ещё в декабре 2024 года подтвердил российскую локализацию планшета MIG LT11i компанией Mobile Inform Group и его компонентов.
Все пять модификаций планшета получили 153 балла локализации, уступая только некоторым модификациям планшета AQUARIUS AQpad NS220RE (162 балла).
Плата материнская мобильного компьютера MIG LT11i имеет пять модификаций:
ТРНМ.467444.020 — 4/64 ГБ ;
ТРНМ.467444.020-02 — 4/64 ГБ, без NFC;
ТРНМ.467444.020-03 — 4/64 ГБ, без мобильной и беспроводной связи, включая NFC, геолокации и акселерометра;
ТРНМ.467444.020-04 — 4/128 ГБ;
ТРНМ.467444.020-07 — 4/128 ГБ, без мобильной и беспроводной связи, включая NFC, геолокации и акселерометра.
Все модификации получили по 90 баллов локализации, как и несколько десктопных материнских плат от «Элпитех» и HomeNET, использующих российский текстолит.
Плата интерфейсная мобильного компьютера MIG LT11i (ТРНМ.468349.020) получила 33 балла локализации. Старт продаж планшетов заявлен производителями на осень 2025 года
Источник: habr.com
