Холдинг «Росэл» ( входит в госкорпорацию «Ростех») разработал технологию производства гибких полиамидных печатных плат для спецаппаратуры. Завершена отработка технических процессов, которые позволяют создавать изделия, сохраняющие работоспособность при температуре от −60 до +120 °С. Все платы изготовлены из российских материалов.

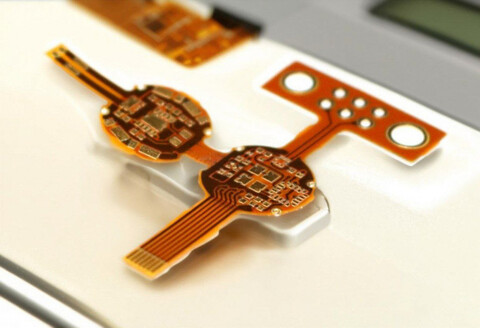

Гибкие печатные платы применяются в смартфонах, планшетах, медицинской технике, роботах и спецаппаратуре. Эти изделия изготавливаются из полиамидов — специальных полимеров. Такие платы легче и эластичнее, чем платы из стеклотекстолита. Платы из полиамидов также устойчивы к высоким температурам. Однако гибкость усложняет процесс сверления и требует высокой точности.
В производственном объединении «Электроприбор» концерна «Автоматика» (входит в «Росэл») решили эту задачу. Для фиксации гибкой заготовки используют вспомогательные материалы. Полиамидную заготовку помещают между двумя листами: нижний — из древесно‑волокнистой плиты с покрытием для ровной поверхности, верхний — алюминиевый лист, прижимающий заготовку сверху. Это обеспечивает точность сверления в пределах 20–25 микрон.
Изделия выпускаются размером от 24×30 мм до 345×313 мм. Сегодня производят двухсторонние полиамидные платы пятого класса точности, а в некоторых случаях — с элементами шестого класса точности. Класс точности определяет минимальные размеры элементов проводящего рисунка и допустимые отклонения при изготовлении. Для пятого класса ширина проводника и расстояние между проводниками — 0,1 мм, для шестого — 0,075 мм.
АО «ПО Электроприбор» представляет собой одно из ведущих российских предприятий по изготовлению средств телекоммуникации и связи специального назначения. Изделия обеспечивают надежную криптографическую защиту конфиденциальной информации и используются на стационарных и подвижных пунктах управления.
